 首页>>产品展示>>>>>>FESTO 圆形气缸

FESTO 圆形气缸

点击放大
产品型号:
产品报价:
产品特点:
FESTO 圆形气缸 ;
正锁定终端位置,作为掉落保护。活塞杆锁定在终端位置,以防出现压降
• 任一端或两端
用在安全相关的应用场合时需要采用额外措施;例如,在欧洲,就必须遵守欧盟机械指令所列出的标准。
如果没有额外措施,本产品就不适用于控制系统中与安全相关的部分。
如果使用波纹管组件,加长活塞杆就绝对必要。
通过模块化产品系统或作为附件订购波纹管组件。
通过模块化产品系统订购:
选择特性P2,波
  FESTO 圆形气缸的详细资料:

FESTO 圆形气缸;

气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。
FESTO费斯托DSN圆形气缸怎样维修保养:
气缸的缓冲效果不良,一般是因缓冲密封圈磨损或调节螺钉损坏所致。此时,应更换密封圈和调节螺钉。
气缸的活塞杆和缸盖损坏,一般是因活塞杆安装偏心或缓冲机构不起作用而造成的。对此,应调整活塞杆的中心位置;更换缓冲密封圈或调节螺钉。
FESTO费斯托DSN圆形气缸理论出力的计算公式:
F:气缸理论输出力(kgf)
F′:效率为85%时的输出力(kgf)--(F′=F×85%)D:气缸缸径(mm)
P:工作压力(kgf/C㎡)
例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?
将P、D连接,找出F、F′上的点,得:
F=2800kgf;F′=2300kgf
在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。
FESTO费斯托DSN圆形气缸问题及原因
⒈汽缸是铸造而成的,汽缸出厂后都要经过时效处理,使汽缸在住铸造过程中所产生的内应力完全消除。如果时效时间短,那么加工好的汽缸在以后的运行中还会变形。
⒉汽缸在运行时受力的情况很复杂,除了受汽缸内外气体的压力差和装在其中的各零部件的重量等静载荷外,还要承受蒸汽流出静叶时对静止部分的反作用力,以及各种连接管道冷热状态下对汽缸的作用力,在这些力的相互作用下,汽缸易发生塑性变形造成泄漏。
⒊汽缸的负荷增减过快,特别是快速的启动、停机和工况变化时温度变化大、暖缸的方式不正确、停机检修时打开保温层过早等,在汽缸中和法兰上产生很大的热应力和热变形。
⒋汽缸在机械加工的过程中或经过补焊后产生了应力,但没有对汽缸进行回火处理加以消除,致使汽缸存在较大的残余应力,在运行中产生*的变形。
⒌在安装或检修的过程中,由于检修工艺和检修技术的原因,使内缸、汽缸隔板、隔板套及汽封套的膨胀间隙不合适,或是挂耳压板的膨胀间隙不合适,运行后产生巨大的膨胀力使汽缸变形。
⒍使用的汽缸密封剂质量不好、杂质过多或是型号不对;汽缸密封剂内若有坚硬的杂质颗粒就会使密封面难以紧密的结合。
⒎汽缸螺栓的紧力不足或是螺栓的材质不合格。汽缸结合面的严密性主要靠螺栓的紧力来实现的。机组的起停或是增减负荷时产生的热应力和高温会造成螺栓的应力松弛,如果应力不足,螺栓的预紧力就会逐渐减小。如果汽缸的螺栓材质不好,螺栓在长时间的运行当中,在热应力和汽缸膨胀力的作用下被拉长,发生塑性变形或断裂,紧力就会不足,使汽缸发生泄漏的现象。

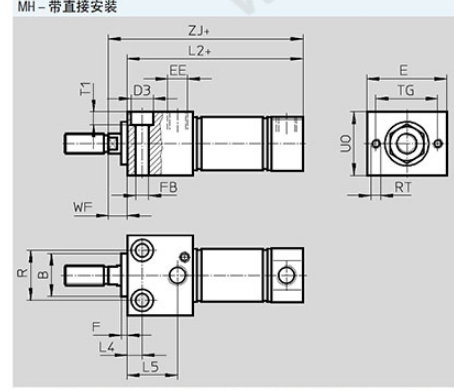

⒏汽缸螺栓紧固的顺序不正确。一般的汽缸螺栓在紧固时是从中间向两边同时紧固,也就是从垂弧大处或是受力变形大的地方紧固,这样就会把变形大的处的间隙向汽缸前后的自由端转移,后间隙渐渐消失。如果是从两边向中间紧,间隙就会集中于中部,汽缸结合面形成弓型间隙,引起蒸汽泄漏。安装尺寸如下:


FESTO费斯托DSN圆形气缸产品特点;
缸径8到25mm的圆形气缸符合 ISO 6432、DIN ISO 6432标准。派生型以这些标准为基础;该系列不可维修;
该系列使用不锈钢活塞杆;
该系列气缸端盖模压在缸筒上;
有三种缓冲形式可供选择:P缓冲:两端带弹性缓冲垫;PPS缓冲:两端带自调节气动缓冲;PPV缓冲:两端带可调气动缓冲;派生型众多,选择多样,灵活性佳。

产品相关关键字: FESTO 单向阀 FESTO 减压阀 FESTO 截止阀 FESTO 手柄阀 FESTO 排气阀
